Egenskaber

Egenskaber og virkemåde for OnSiteLight.



Opstart

Når systemet starter op eller genstartes så tændes belysningen automatisk hvis nødvendigt:

• Ved dagslys så slukkes for alle lamper
• Ved mørke så tændes for alle lamper med lysstyrke som indstillet for grundbelysning

Belysningsniveauer

Systemet anvender forskellige lysniveauer som frit kan indstilles.



Nulbelysning

Slukker for belysningen.



Minimumsbelysning

Niveau for minimumsbelysningen er beregnet til at oplyse områder så de kan lokaliseres. Fx på afstand vil områder kunne lokaliseres men navigation på området vil være svært.

• Anvendes typisk når absolut minimumsbelysning ønskes
• Er udelukkede beregnet til at områder kan lokaliseres



Grundbelysning

Niveau for grundbelysningen er beregnet til at oplyse områder så man kan navigere rundt og færdes på området. Fx kan man nemt se veje og genstande, men arbejde på området vil være svært.

• Anvendes typisk når grundbelysning ønskes og samtidig med at man kan færdes på området
• Er udelukkede beregnet til at områder kan navigeres og færdes på



Arbejdsbelysning

Niveau for arbejdsbelysningen er beregnet til at oplyse områder så man kan arbejde.

• Anvendes typisk når arbejde skal udføres på området
• Er udelukkede beregnet til at områder kan arbejdes på



Maksimumsbelysning

Niveau for maksimumsbelysningen er beregnet til at oplyse områder maksimalt.

• Anvendes typisk når maksimal belysning ønskes
• Er udelukkede beregnet til maksimal belysning af områder

Smartstyring

Styringen af belysningen har flere forskellige driftsformer:

• Konstant slukket - permanent slukket
• Konstant tændt - tænder til arbejdsbelysning indtil der igen slukkes
• Tidsstyret - tænder til grundbelysning ved solnedgang og slukker ved solopgang
• Luxstyret - tænder til grundbelysning ved mørke efter valgt luxniveau og slukker igen når det bliver lyst

Sikkerhedsstyring

For at højne oppetiden anvendes tidsstyringen som backup for luxstyringen.

• Fejler luxstyringen så skifter systemet automatisk over til tidsstyringen
• Når luxstyringen er fejlfri så skiftes tilbage til luxstyringen

Betjening

Belysningen kan altid manuelt overstyres.

Koblingsprincipper

Systemet regulerer belysningen trinløs eller trinvis.

• Trinløs med DALIDALI (Digital Adressable Lighting Interface) er en standardiseret digital protokol til lysstyring. styring
• Trinvis med IODigital input/output styring

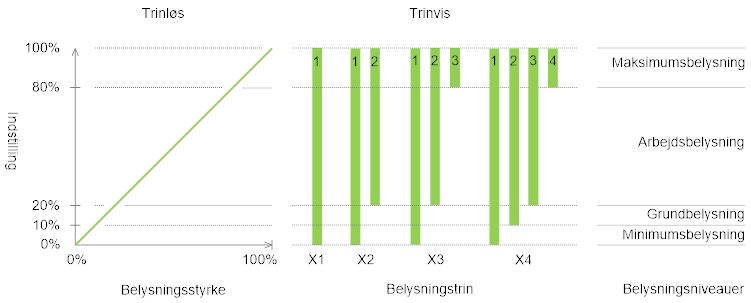

Koblingsprincipperne trinløs og trinvis kan kombineres og regulerer belysningsstyrken som vist på tegningen:





Trinløs - belysningen reguleres trinløst fra 0 til 100% belysningsstyrke

• Kræver udstyrEt udstyr er fx en ServicePedestal eller en WaterStation. og lamper med DALIDALI (Digital Adressable Lighting Interface) er en standardiseret digital protokol til lysstyring. kommunikation



Trinvis - belysningen reguleres trinvist med 1 til 4 belysningstrin (X1..X4)

• Kræver udstyrEt udstyr er fx en ServicePedestal eller en WaterStation. med on/off udgange og relæstyrede lamper



Eksempler på anvendelsen af belysningstrin:

Områder	Belysningstrin	Digitaludgange	Virkemåde
Eksempel 1:
Belysningsområde A	X1	Udgang 1	Styring af område A, B, C og D med belysningstrin X1 - Hvert område kan tændes og slukkes
Belysningsområde B	X1	Udgang 2
Belysningsområde C	X1	Udgang 3
Belysningsområde D	X1	Udgang 4
Eksempel 2:
Belysningsområde A	X2	Udgang 1 + 2	Styring af område A og B med belysningstrin X2 - Hvert område kan tændes og slukkes med 2 trin
Belysningsområde B	X2	Udgang 3 + 4
Eksempel 3:
Belysningsområde A	X3	Udgang 1 + 2 + 3	Styring af område A med belysningstrin X3 - Området kan tændes og slukkes med 3 trin
Belysningsområde B	X1	Udgang 4	Styring af område B med belysningstrin X1 - Området kan tændes og slukkes
Eksempel 4:
Belysningsområde A	X4	Udgang 1 + 2 + 3 + 4	Styring af område A med belysningstrin X4 - Området kan tændes og slukkes med 4 trin
