EL

Tilslutning af WaterStation skabe og tilbehør. Skab tilsluttes en ServicePedestal.



Tilslutning gældende for modeller:

• WAS DN65-1 SEP /S MBO
• WAS DN65-1 SEP /S TIN
• WAS DN80-1 SEP /S TIN



Vigtig - Kontroller altid afleveringsproceduren for at sikre produktet afleveres efter forskrifterne.

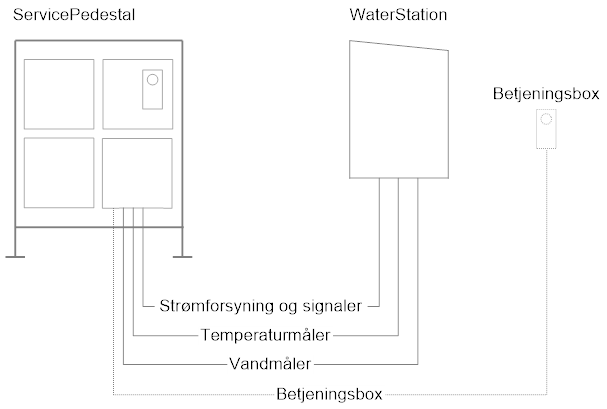

Oversigt

Der skal tilsluttes:

• Styrekabel til strømforsyning og signaler
• Kommunikationskabel til temperaturmåler
• Kommunikationskabel til vandmåler
• Kommunikationskabel til betjeningsbox (option)



Bemærk - hvis betjeningen til WaterStation er fabriksmonteret på ServicePedestal front, så skal der ikke tilsluttes en betjeningsbox

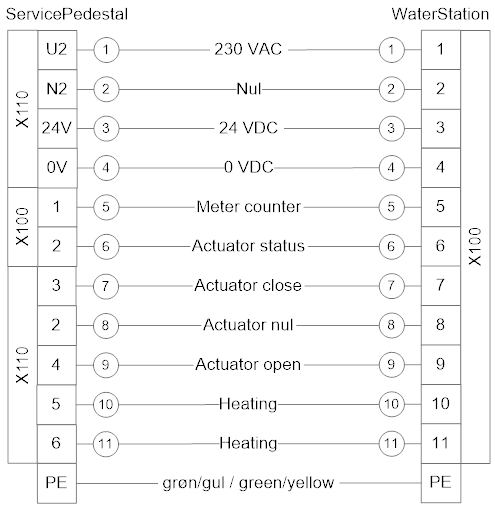

Strømforsyning og signaler

Styrekabel mellem ServicePedestal og WaterStation:

• Spænding 230V AC, 24V DC og signaler



Styrekabel:

• Maksimal længde er 100 meter
• Anbefalet styrekabel er angivet her

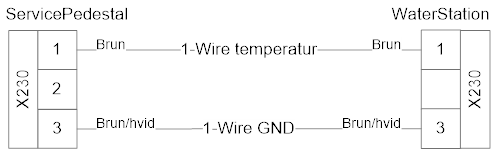

Temperaturmåler

Kommunikationskabel mellem ServicePedestal og WaterStation:

• 1-Wire bus til temperaturmåler



Kommunikationskabel :

• Maksimal længde er 100 meter
• Anbefalet kommunikationskabel er angivet her

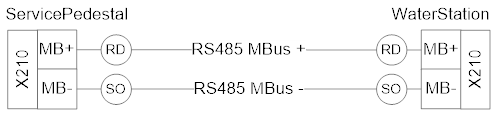

Vandmåler

Kommunikationskabel mellem ServicePedestal og WaterStation:

• RS485 MBusMBus er en seriel og trådløs kommunikationsprotokol til kommunikation med fx vandmålere og energimålere til vandmåler



Kommunikationskabel :

• Maksimal længde er 100 meter
• Anbefalet kommunikationskabel er angivet her

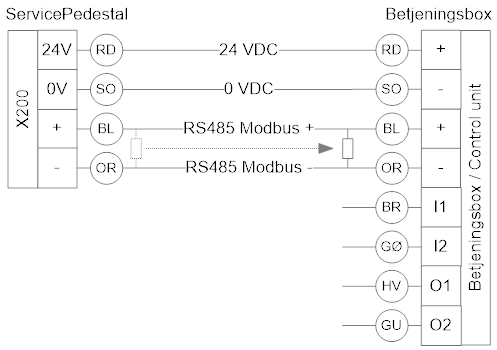

Betjeningsbox

Kommunikationskabel mellem ServicePedestal og betjeningsbox:

• RS485 ModbusModbus er en seriel kommunikationsprotokol til kommunikation med fx vandmålere og energimålere til betjeningsbox



Bemærk - hvis betjeningen til WaterStation er fabriksmonteret på ServicePedestal front, så skal betjeningsbox ikke monteres



Kommunikationskabel :

• Maksimal længde er 100 meter
• Anbefalet kommunikationskabel er angivet her



Terminering:

• Når en betjeningsbox monteres skal en modstand på 120 ohm flyttes
  • I ServicePedestal skal modstand på 120 ohm afmonteres
  • I betjeningsboxen skal modstand på 120 ohm monteres
  • Anbefalet metode til terminering som angivet her skal følges
  • Anbefalet modstand som angivet her skal anvendes





Betjeningsbox:

• Dokumentation for betjeningsboksen.
